Гибридный инвертор: что это, как работает и чем отличается от автономного

Гибридный инвертор — это устройство, которое одновременно управляет тремя источниками энергии: солнечными панелями, аккумуляторной батареей и внешней электросетью (или генератором). Он решает, откуда брать энергию в каждый момент, заряжает аккумулятор и переключает нагрузку на резерв, когда пропадает сеть.

Обычный инвертор просто превращает постоянный ток в переменный. Гибридный делает это и вдобавок распределяет потоки энергии между всеми источниками. Поэтому его ставят там, где нужно и экономить на электричестве, и не терять питание при отключениях.

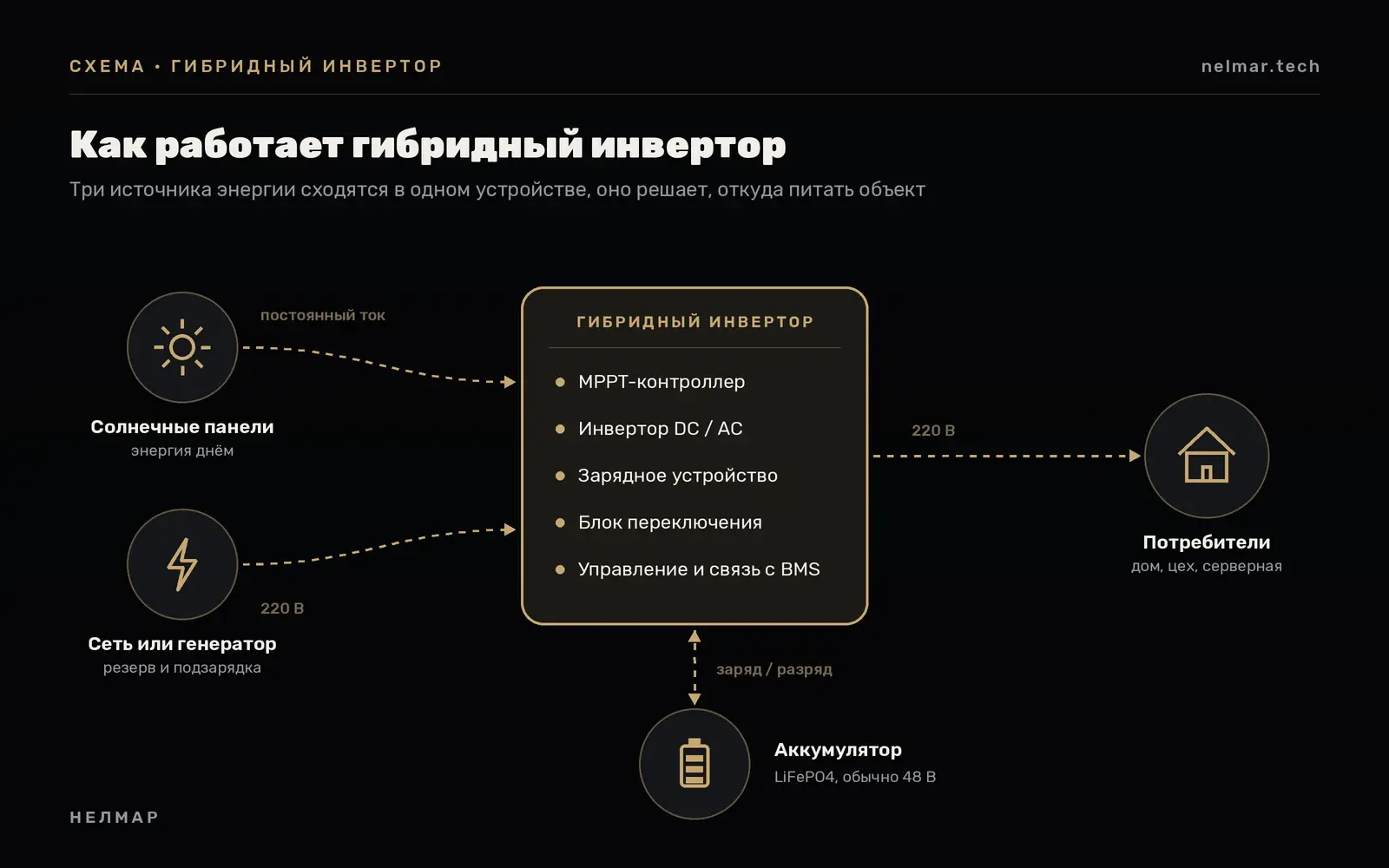

Что внутри гибридного инвертора

В одном корпусе собраны узлы, которые раньше ставили отдельными блоками:

• Инвертор — преобразует постоянный ток аккумулятора и панелей в переменный 220 В для потребителей.
• MPPT-контроллер — снимает с солнечных панелей максимум мощности при любой освещённости и температуре.
• Зарядное устройство — заряжает аккумулятор от панелей, сети или генератора.
• Блок переключения — переводит нагрузку на батарею, когда сеть пропадает, и обратно.
• Система управления — работает по заданным приоритетам и обменивается данными с BMS литиевого аккумулятора.

Как работает гибридный инвертор

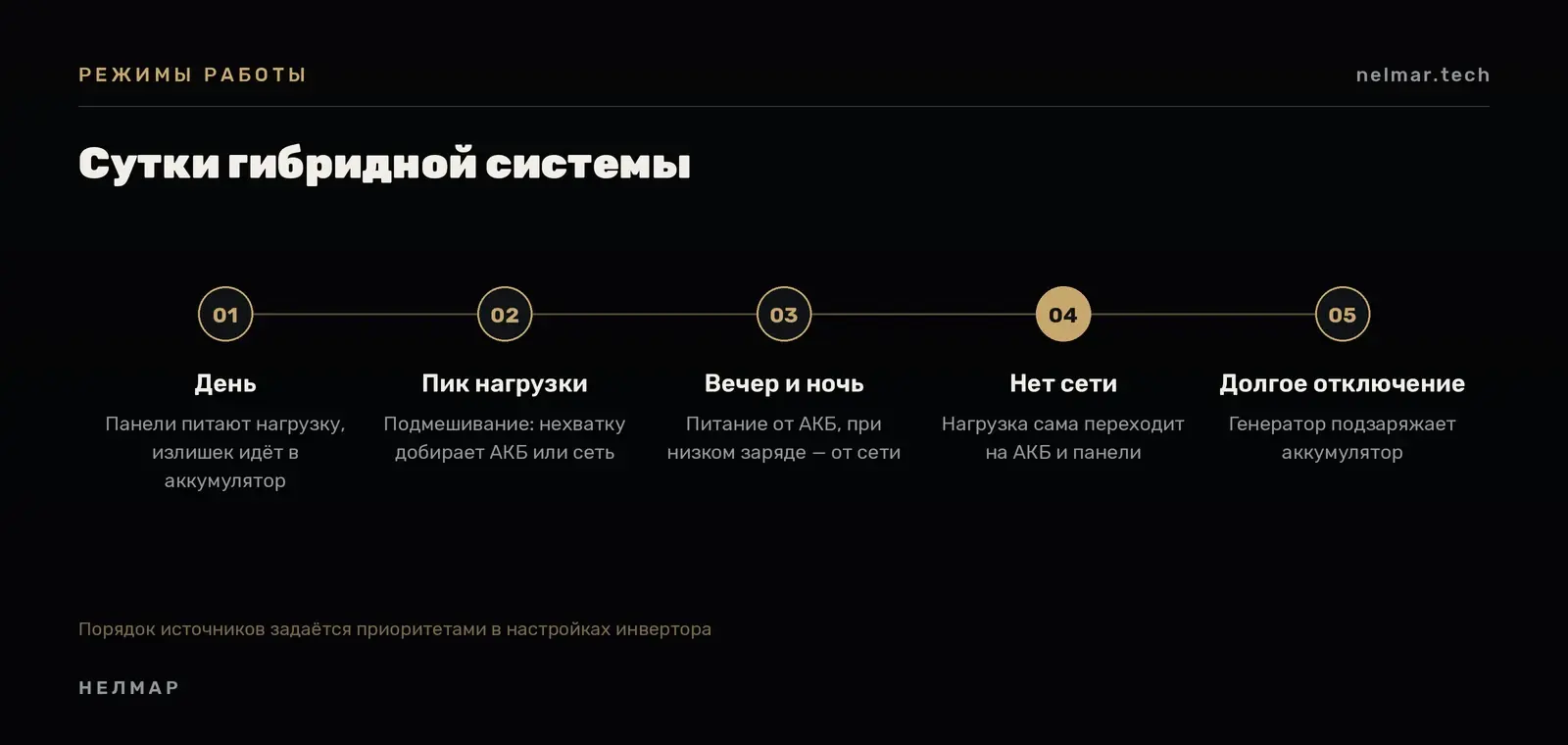

Принцип один: инвертор постоянно сравнивает, сколько энергии дают панели, сколько потребляет объект и сколько заряда в аккумуляторе. Дальше всё зависит от настроек приоритета. Типичный день выглядит так:

1. Утро и день. Панели вырабатывают энергию. Инвертор сначала питает от неё нагрузку, излишек отправляет в аккумулятор.
2. Пиковое потребление. Если солнечной энергии не хватает, инвертор добирает недостающую мощность из батареи или сети. Это и называют подмешиванием: нагрузка питается сразу от нескольких источников, без переключений.
3. Вечер и ночь. Панели не работают — объект питается от аккумулятора, а когда он разряжается до заданного порога, инвертор переходит на сеть.
4. Отключение сети. Инвертор сам переводит нагрузку на аккумулятор и панели. Для потребителей это выглядит как работа источника бесперебойного питания.
5. Генератор. Если отключение затянулось, а солнца мало, инвертор может заряжать аккумулятор от генератора — если модель поддерживает такой вход.

Гибридный, автономный или сетевой: в чём разница

В продаже встречаются три типа инверторов для солнечных систем. Путаница между ними — частая причина неудачных покупок.

Граница между автономным и гибридным размыта: многие современные автономные инверторы тоже умеют работать с сетью. Например, автономные инверторы OUKITEL HFE 8–12 кВт в зависимости от конфигурации работают в автономном или гибридном режиме. Поэтому смотрите не на название, а на конкретные режимы работы в документации модели.

Может ли гибридный инвертор работать без аккумулятора

Зависит от модели. Часть гибридных инверторов работает без батареи — как сетевой, отдавая солнечную энергию в нагрузку днём. Но без аккумулятора теряется главное преимущество: при отключении сети резерва не будет. Если резервное питание — одна из целей, закладывайте батарею в проект сразу или хотя бы предусмотрите её подключение позже.

Как выбрать гибридный инвертор: 6 шагов

1. Посчитайте нагрузку

Сложите мощность всех приборов, которые должны работать одновременно. Это номинальная мощность инвертора с запасом 20–30%. Для дома с котлом, холодильником, светом и бытовой техникой обычно хватает 3–6 кВт. Для цеха, склада или серверной считают по паспортам оборудования.

2. Учтите пусковые токи

Насосы, компрессоры, электродвигатели при пуске потребляют в несколько раз больше номинала. Инвертор должен выдерживать этот пик. Смотрите на пиковую мощность: например, у автономных HFE на 8, 10 и 12 кВт она составляет 16, 20 и 24 кВА.

3. Выберите напряжение аккумулятора

Для систем от 5 кВт стандарт — 48 В: меньше ток, тоньше кабели, меньше потерь. 12 и 24 В подходят только для небольших систем на 1–3 кВт. Аккумулятор и инвертор должны совпадать по напряжению и уметь обмениваться данными (CAN или RS485 с BMS).

4. Рассчитайте ёмкость батареи

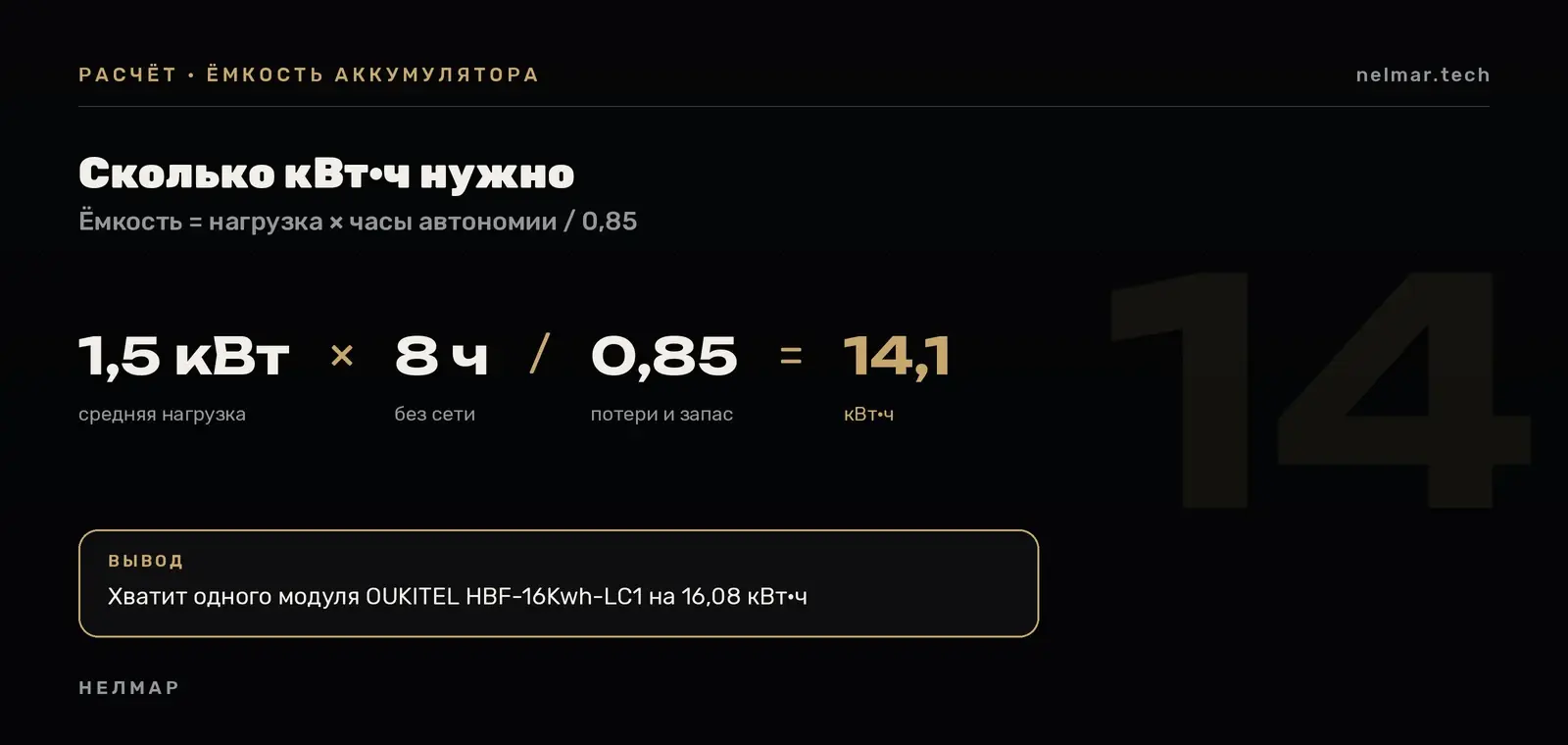

Формула: ёмкость (кВт·ч) = средняя нагрузка (кВт) × часы автономной работы ÷ 0,85. Коэффициент учитывает потери инвертора и запас по глубине разряда. Пример: нагрузка 1,5 кВт на 8 часов требует около 14 кВт·ч. Это почти ровно один модуль OUKITEL HBF-16Kwh-LC1 на 16,08 кВт·ч.

5. Подберите солнечный массив под MPPT

Суммарная мощность панелей и их напряжение холостого хода должны укладываться во входные параметры MPPT. Превышение напряжения — частая причина выхода инвертора из строя. Два независимых MPPT-трекера удобны, если панели смотрят в разные стороны света.

6. Однофазный или трёхфазный

Однофазный инвертор подходит для дома и небольших объектов. Если на объекте трёхфазное оборудование — станки, насосы, мощные компрессоры, — нужен трёхфазный инвертор или несколько однофазных, собранных в систему по схеме производителя.

Гибридные и автономные инверторы НЕЛМАР

НЕЛМАР подбирает и поставляет инверторы OUKITEL серии HFE и аккумуляторы к ним — под нагрузку конкретного объекта.

Для резервного питания отдельных приборов без монтажа подойдут портативные электростанции — читайте, как подобрать электростанцию для газового котла.

Частые вопросы

Что такое гибридный инвертор простыми словами?

Это «умный» преобразователь, который питает объект одновременно от солнечных панелей, аккумулятора и сети и сам решает, какой источник использовать. При отключении сети он автоматически переходит на батарею.

Чем гибридный инвертор отличается от автономного?

Автономный строит систему вокруг аккумулятора, а сеть или генератор использует только для подзарядки. Гибридный равноправно работает с сетью и умеет подмешивать её энергию к солнечной. Многие современные модели сочетают оба режима.

Что значит «гибридный инвертор с подмешиванием»?

Инвертор питает нагрузку сразу от нескольких источников: часть мощности берёт от панелей, недостающую — от батареи или сети. Солнечная энергия расходуется полностью, а сеть добирает только остаток.

Какой мощности нужен гибридный инвертор для дома?

Обычно 3–6 кВт, но точное значение зависит от суммы одновременно работающих приборов с запасом 20–30% и пусковых токов насосов и компрессоров.

Можно ли подключить к гибридному инвертору генератор?

Да, если у модели есть вход для генератора или внешнего источника переменного тока. Генератор заряжает аккумулятор при долгих отключениях и нехватке солнца.

Какой аккумулятор нужен для гибридного инвертора?

Совместимый по напряжению (чаще 48 В) и по протоколу связи с BMS. Для стационарных систем выбирают LiFePO₄ — эта химия устойчива к нагреву и рассчитана на тысячи циклов.
