Кварцевый генератор: что это, как работает и как выбрать
Короткий ответ: кварцевый генератор — это электронный компонент, который выдаёт тактовый сигнал стабильной частоты. Внутри — пластина кварца, которая колеблется на строго определённой частоте благодаря пьезоэффекту, и схема, которая поддерживает эти колебания и формирует выходной сигнал. Генератор задаёт ритм работы процессоров, микроконтроллеров, радиомодулей, сетевого оборудования и часов. Главные параметры при выборе — частота, стабильность в ppm, напряжение питания, тип выхода и корпус.
Расчёт: отклонение = частота × ppm ÷ 1 000 000; уход часов = ppm × 86 400 с в сутки ÷ 1 000 000. На осциллограмме расхождение сигналов увеличено, чтобы его было видно.
Что такое кварцевый генератор простыми словами
Любой цифровой схеме нужен «метроном» — сигнал, по которому синхронизируются все операции. Если метроном спешит или отстаёт, часы уходят, радиомодуль теряет связь, а интерфейсы передают данные с ошибками. Кварцевый генератор — это очень точный метроном: кристалл кварца колеблется с частотой, которая почти не зависит от внешних условий.
Именно поэтому кварц стоит практически в любой электронике — от наручных часов на 32 768 Гц до базовых станций связи.
Как работает кварцевый генератор
- Пьезоэффект. Если к пластине кварца приложить напряжение, она деформируется, а при деформации сама вырабатывает напряжение.
- Резонанс. Пластина, вырезанная под определённым углом и нужной толщины, колеблется на собственной резонансной частоте очень стабильно.
- Усилитель поддерживает колебания. Схема генератора подкачивает энергию, чтобы колебания не затухали. Классический вариант — схема Пирса: инвертор, кварц и два конденсатора.
- Формирование выхода. Синусоидальные колебания превращаются в прямоугольный цифровой сигнал нужного уровня — CMOS, LVDS и других.
Кварцевый генератор и кварцевый резонатор: в чём разница
| Кварцевый резонатор | Кварцевый генератор | |
|---|---|---|
| Что это | Только кристалл кварца в корпусе — пассивный элемент | Кварц и схема генератора в одном корпусе — активный компонент |
| Что нужно для работы | Внешняя схема: обычно встроенный генератор микроконтроллера и конденсаторы | Только питание — на выходе готовый тактовый сигнал |
| Выводов | Обычно 2 (иногда 4, из них 2 — корпус) | Обычно 4: питание, земля, выход, вход разрешения |
| Когда выбирают | Тактирование микроконтроллера с встроенным генератором, низкая стоимость | Нужен готовый сигнал для нескольких микросхем, точная частота, быстрый старт |

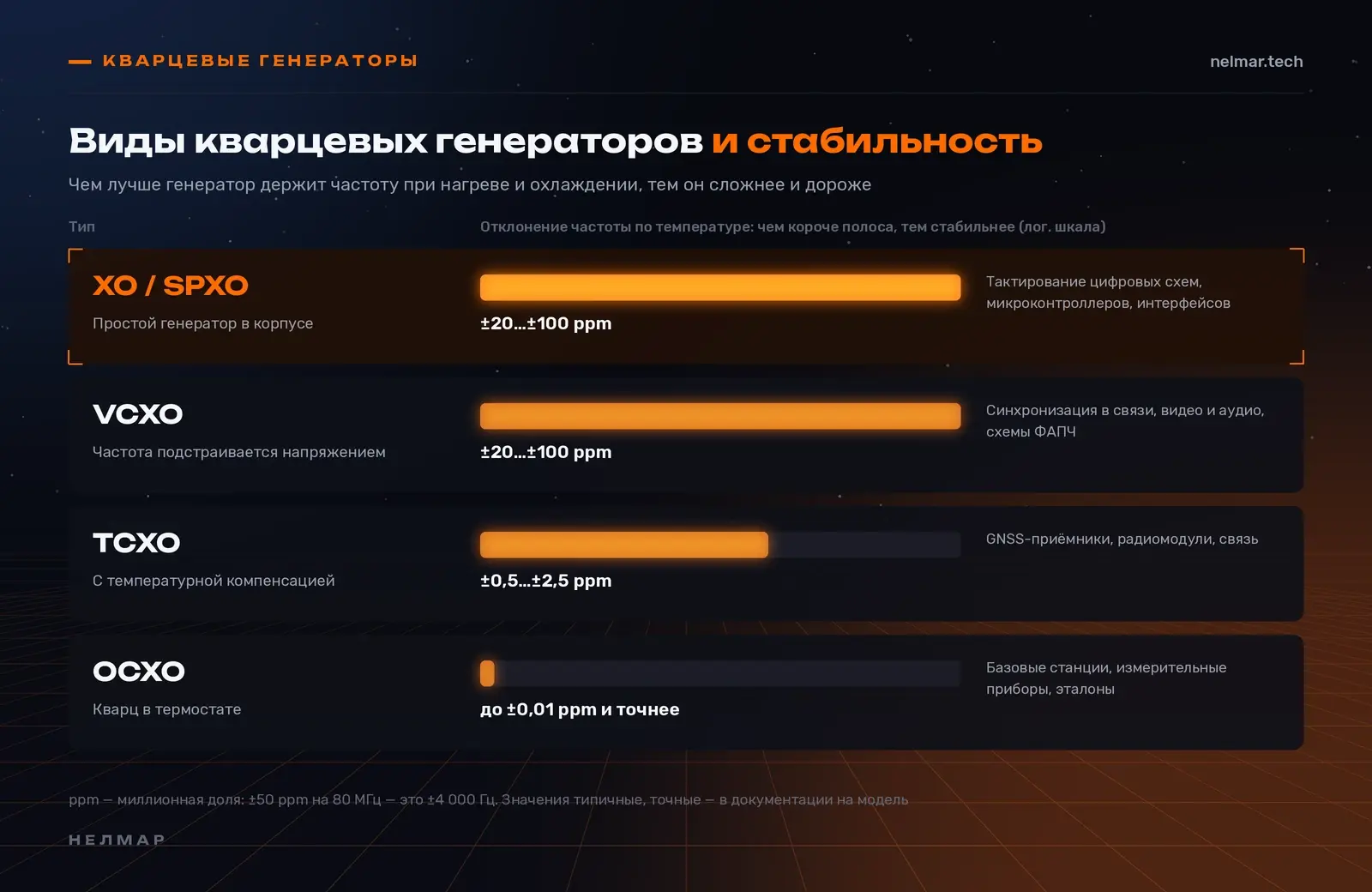

Виды кварцевых генераторов
- XO / SPXO — простой кварцевый генератор в корпусе. Самый распространённый вид для тактирования цифровых схем.
- VCXO — генератор, частоту которого можно немного подстраивать напряжением. Используют в схемах синхронизации и ФАПЧ.
- TCXO — термокомпенсированный генератор: схема компенсирует влияние температуры, поэтому стабильность в десятки раз лучше. Применяют в GNSS-приёмниках и радиосвязи.
- OCXO — кварц в термостате с постоянной температурой. Самая высокая стабильность, но больше размер, потребление и цена. Нужен в базовых станциях и измерительной технике.
Что значит ppm. Это миллионная доля частоты. Стабильность ±50 ppm на частоте 80 МГц означает, что реальная частота может отличаться от номинала до ±4 000 Гц. Для часов на 32,768 кГц ±20 ppm — это уход до 1,7 секунды в сутки. Посчитать для своих значений можно в калькуляторе в начале статьи.
Как выбрать кварцевый генератор: 6 параметров
Частота
Номинал под схему: 32,768 кГц для часов реального времени, 8–50 МГц для микроконтроллеров и интерфейсов, 80 МГц и выше для связи и обработки сигналов.
Стабильность, ppm
На сколько миллионных долей частота может уйти от номинала с учётом температуры, допуска и питания. Чем меньше, тем точнее и дороже.
Напряжение питания
Должно совпадать с питанием схемы: 1,8 В, 2,5 В, 3,3 В или 5 В. Например, генератор на 3,3 В ±10%.
Тип выхода и фазовый шум
CMOS для обычной цифровой логики, LVDS и LVPECL для скоростных линий. Для связи и АЦП важны низкий фазовый шум и джиттер.
Корпус
Размер посадочного места: 7050 (7 × 5 мм), 5032, 3225, 2520. Меньше корпус — меньше места на плате.
Температура и старение
Рабочий диапазон, например от −40 до +85 °C для промышленной техники, и старение — уход частоты за год работы.
Ещё смотрят время запуска, потребляемый ток, нагрузочную ёмкость и стойкость к вибрации — особенно для промышленной и транспортной техники.
Где применяются кварцевые генераторы
- Цифровая электроника — тактирование процессоров, микроконтроллеров, ПЛИС, интерфейсов USB и Ethernet.
- Связь и сети — коммутаторы, маршрутизаторы, радиомодули, где нужен низкий фазовый шум.
- Навигация — GNSS-приёмники, где стабильность частоты напрямую влияет на точность и время первого определения координат.
- Измерительная техника — частотомеры, анализаторы, генераторы сигналов.
- Промышленная и автомобильная электроника — где важен широкий диапазон температур и стойкость к вибрации.
