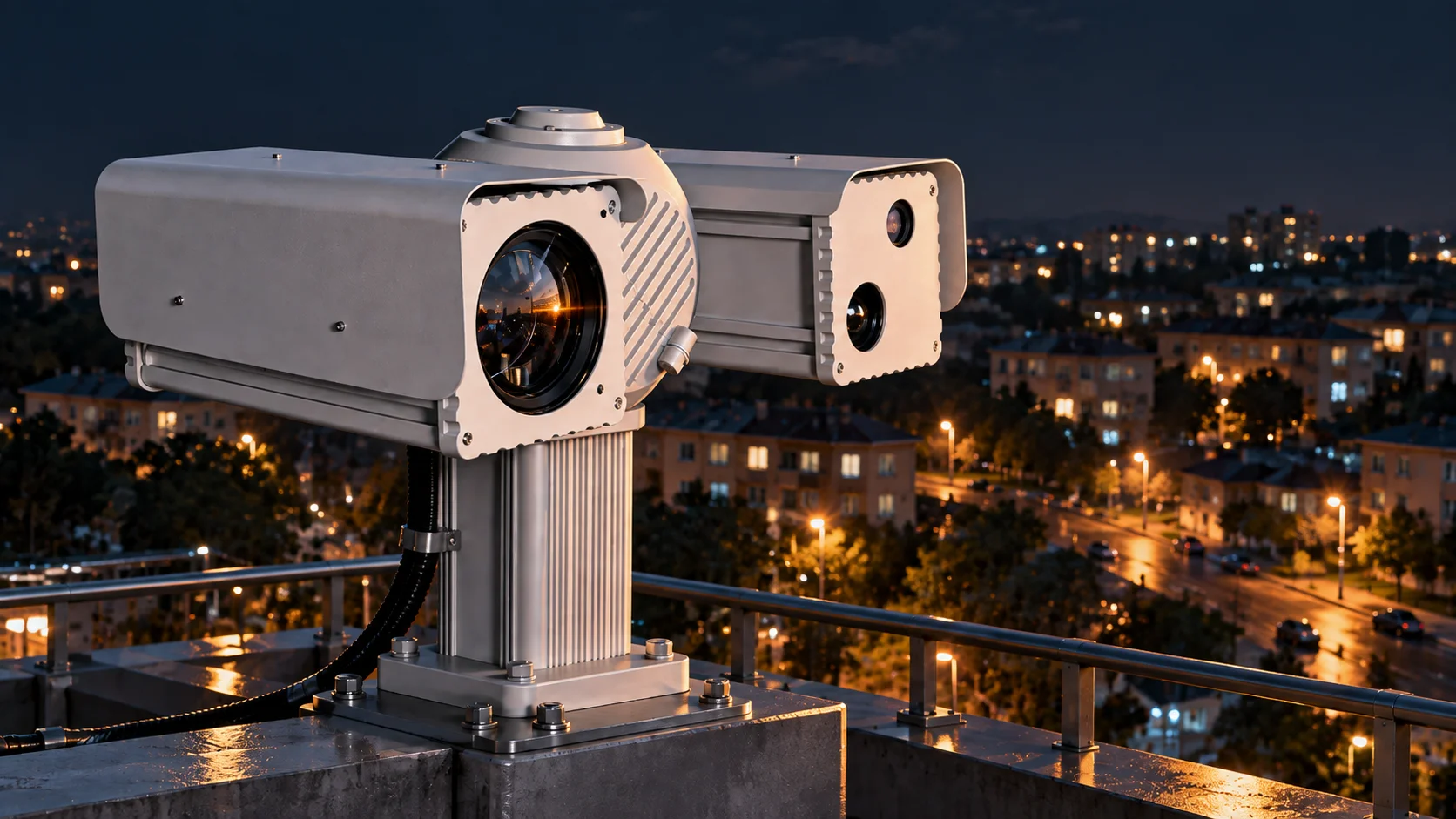

Поворотная камера с тепловизором и оптическим зумом: как трёхспектральная PTZ-камера охраняет периметр до 20 км

На большом объекте обычная поворотная камера видеонаблюдения быстро упирается в три предела. Ночью ей не хватает света, в тумане и дыму — контраста, а на дальних подходах — оптики. Каждый предел снимается своим каналом. Трёхспектральная камера собирает их в одном корпусе — и превращает одну точку на мачте в пост наблюдения за километрами территории.

Разбираем, как устроена поворотная камера с тепловизором, лазерной подсветкой и оптическим зумом, что реально означают «20 км» в характеристиках и на что смотреть при выборе. Пример — трёхспектральная поворотная камера AK-HD от НЕЛМАР.

Почему для охраны периметра нужна поворотная камера с тепловизором

Стационарная камера смотрит в одну точку. Чтобы перекрыть периметр в несколько километров, нужны десятки камер видеонаблюдения по периметру, кабели и опоры.

Поворотная PTZ-камера (pan — поворот, tilt — наклон, zoom — увеличение) работает иначе. Одна камера на высокой мачте обходит весь сектор по маршруту, а при тревоге сразу разворачивается и приближает нужный участок.

Но обычная уличная поворотная камера ночью видит лишь то, что освещает её подсветка, — обычно сотни метров. Тепловизор снимает это ограничение: ему свет не нужен вообще.

Что значит «трёхспектральная»: три канала в одной камере

Мультиспектральная камера — общее название устройств, которые снимают в нескольких диапазонах. В AK-HD их три:

1. Видимый канал Full HD с оптическим зумом — дневная съёмка и идентификация. Работает до 0,001 лк в цвете и до 0,0001 лк в чёрно-белом режиме.
2. Тепловизионный модуль 384×288 или 640×512 — обнаружение по теплу в полной темноте, дыму и лёгком тумане. Диапазон 7,5–14 мкм.
3. Лазерная подсветка 6–18 Вт — подсвечивает дальнюю цель ночью, чтобы видимый канал показал детали, которых не даст тепловизор.

Двухспектральная камера обычно сочетает только видимый канал и тепловизор. Третий канал — лазерная подсветка — закрывает ночной пробел: тепловизор показывает, что цель есть, а подсвеченный видимый канал — кто это.

Как выбрать поворотную камеру с тепловизором под реальные условия

Одна и та же камера может быть избыточной для заводского забора и слабой для морского порта. Поэтому выбор начинается с объекта.

Периметр предприятия и промплощадки

Рабочие дистанции — обычно 1–5 км. Здесь важнее всего быстрый поворот к точке тревоги, предустановки на ворота, парковки и углы ограды, а также автоматическое патрулирование. Для таких задач обычно хватает объектива 8,5–323 мм.

Порты, побережье и акватории

Открытая вода — это большие дистанции, ветер, влага и соль. Здесь нужна длиннофокусная оптика 540–780 мм, тепловизор 640×512, защита IP68 и устойчивость к сильному ветру.

Трубопроводы, ЛЭП и лесные массивы

На протяжённых объектах камера стоит на высокой мачте и работает как камера дальнего действия. Главное — раннее обнаружение людей, техники и возгораний, поэтому важны тепловизор 640×512 и патрулирование по маршрутам.

Поворотная камера с оптическим зумом: что дают 323, 540 и 780 мм

Камера с оптическим зумом приближает изображение линзами — без потери качества. Цифровой зум лишь растягивает уже снятые пиксели. Для камер видеонаблюдения на большие расстояния решает только оптика.

У AK-HD три варианта объектива видимого канала:

Короткий конец зума даёт широкий обзор для поиска, длинный — детали на километрах. Линейка включает модели AK-HD3004, 5004 и 7804 в версиях A и B. Конфигурацию объектива и тепловизора под ваш объект помогут подобрать специалисты НЕЛМАР.

Тепловизионная камера видеонаблюдения: 384×288 или 640×512

Тепловизионный модуль AK-HD бывает в двух вариантах. У матрицы 640×512 примерно в 3 раза больше пикселей, чем у 384×288: цель видна дальше, а силуэт чётче.

• Температурная чувствительность ≤50 мК — камера различает разницу температур в 0,05 °C. Это важно в сырую погоду и тёплые ночи, когда цель и фон почти одинаковой температуры.
• Объектив 35–40 мм — баланс между дальностью обнаружения и шириной обзора.
• Диапазон 7,5–14 мкм — именно в нём сильнее всего излучают тело человека и работающие двигатели.

Если нарушителя нужно заметить за несколько километров, берите 640×512. На средних дистанциях и при ограниченном бюджете может хватить 384×288.

Лазерная подсветка: зачем она, если есть тепловизор

Тепловизор покажет силуэт человека или машины, но не цвет одежды, не груз и не номер. Для этого нужен видимый канал, а ночью ему нужен свет.

Обычная ИК-подсветка уличных камер светит на сотни метров. Полупроводниковая лазерная подсветка мощностью 6–18 Вт собирает энергию в узкий луч и подсвечивает дальнюю цель. В итоге оператор находит цель тепловизором, а рассматривает — подсвеченным видимым каналом.

Камера дальнего действия: что значат «до 20 км»

В характеристиках AK-HD указана дальность обнаружения до 20 км. Важно понимать, что за этой цифрой стоит. По данным производителя:

Это дальность обнаружения — камера замечает, что цель есть. Распознать тип цели и рассмотреть детали можно на меньших дистанциях. Итоговая дальность зависит от модели, высоты установки, погоды и прозрачности воздуха.

Поворотный механизм: 360°, точность и патрулирование

Уличная PTZ-камера для видеонаблюдения дальних дистанций стоит столько, сколько точность её поворотного устройства. На максимальном зуме любой рывок уводит цель из кадра.

• Поворот 360° непрерывно и наклон от −90° до +90° — камера видит и горизонт, и основание собственной мачты.
• Скорость от 0,01° до 80°/с — медленно и плавно вести дальнюю цель и быстро развернуться на тревогу.
• 128 предустановок — ворота, углы забора, пирсы и переезды вызываются одним нажатием.
• 8 маршрутов патрулирования по 32 точки — камера сама обходит территорию, пока оператор занят другими камерами.

Работа в суровых условиях

Камера на открытой мачте работает без перерывов зимой и летом, в дождь и ветер. У AK-HD для этого:

• защита корпуса IP68;
• рабочая температура от −55 до +65 °C, влажность до 95%;
• работа при ветре до 150 км/ч, выдерживает до 210 км/ч;
• защита от перенапряжения до 4500 В;
• масса 18 кг — нужна жёсткая мачта, чтобы на длинном фокусе картинка не дрожала.

Подключение к системе видеонаблюдения

AK-HD подключается по Ethernet 100 Мбит/с и RS-422, управление — по протоколам PELCO-D и AITHINK. Видео сжимается в H.264 или H.265: второй кодек заметно экономит трафик и архив. Перед покупкой стоит сверить поддержку протоколов с вашей системой видеонаблюдения или интегратором.

Обычная PTZ, двухспектральная или трёхспектральная камера

Чтобы не путаться в терминах, сведём три класса поворотных камер видеонаблюдения в одну таблицу.

Правило простое: если важна ночь и дистанция больше километра, обычной уличной поворотной камеры не хватит.

Что проверить перед покупкой поворотной камеры с тепловизором

Как не переплатить

• Не берите 780 мм, если самая дальняя точка объекта — 2 км: хватит 323 мм.
• Не экономьте на тепловизоре там, где охрана идёт в основном ночью, — это главный канал обнаружения.
• Считайте стоимость всего периметра: одна камера дальнего действия на мачте часто заменяет несколько стационарных с кабелями и опорами.
• Закладывайте в бюджет жёсткую мачту: 18 кг на длинном фокусе требуют устойчивой опоры.

Где ещё применяется поворотная камера с тепловизором

• охрана периметра предприятий, складов и промплощадок;
• морские порты, причалы и побережье;
• нефте- и газопроводы, ЛЭП, подстанции;
• раннее обнаружение лесных пожаров с вышек;
• транспортные узлы, мосты и протяжённые дороги.

Для задач, где нужен не только тепловизор, но и измерение дистанции до цели, посмотрите тепловизионный комплекс HTD750 с дальномером.
