Серверная комната: требования к помещению, охлаждению и оборудованию

Короткий ответ: серверная комната — отдельное помещение для серверов, систем хранения данных и сетевого оборудования компании. Главные требования к ней: стабильная температура 18–27 °C на входе в серверы, охлаждение с резервом, отдельная линия питания с ИБП и заземлением, пожарная сигнализация и газовое пожаротушение, контроль доступа и датчики, которые сообщат об аварии раньше, чем остановятся сервисы.

Ниже — как устроить серверную, какие требования предъявляют к помещению, как рассчитать кондиционер и ИБП и какой серверный шкаф выбрать.

Что такое серверная комната и чем она отличается от дата-центра

Серверная — это помещение в здании компании, где стоит её собственное ИТ-оборудование: серверы 1С и баз данных, СХД, коммутаторы, видеорегистраторы. Дата-центр — отдельный объект, построенный только для серверов, с резервированием питания, охлаждения и связи на уровне всего здания.

По сути серверная — это маленький ЦОД внутри офиса или завода. И работает она по тем же принципам, только в меньшем масштабе.

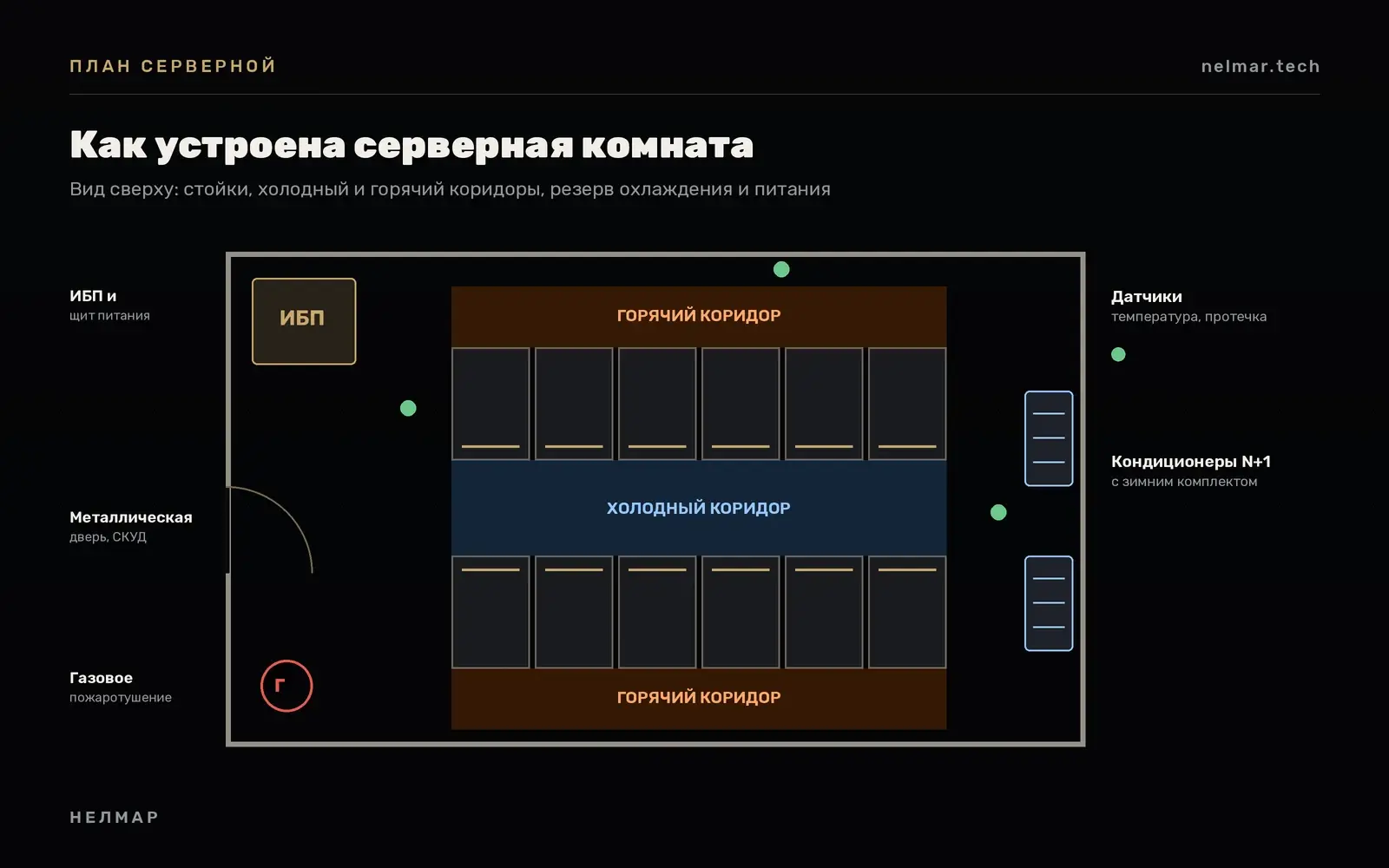

Как устроена серверная комната

Стойки ставят рядами так, чтобы их лицевые стороны смотрели друг на друга. Между рядами получается холодный коридор: оттуда серверы забирают охлаждённый воздух. С задней стороны стоек — горячий коридор, куда выходит нагретый воздух и откуда его забирают кондиционеры. Если горячий воздух смешивается с холодным, кондиционеры работают впустую, а серверы перегреваются.

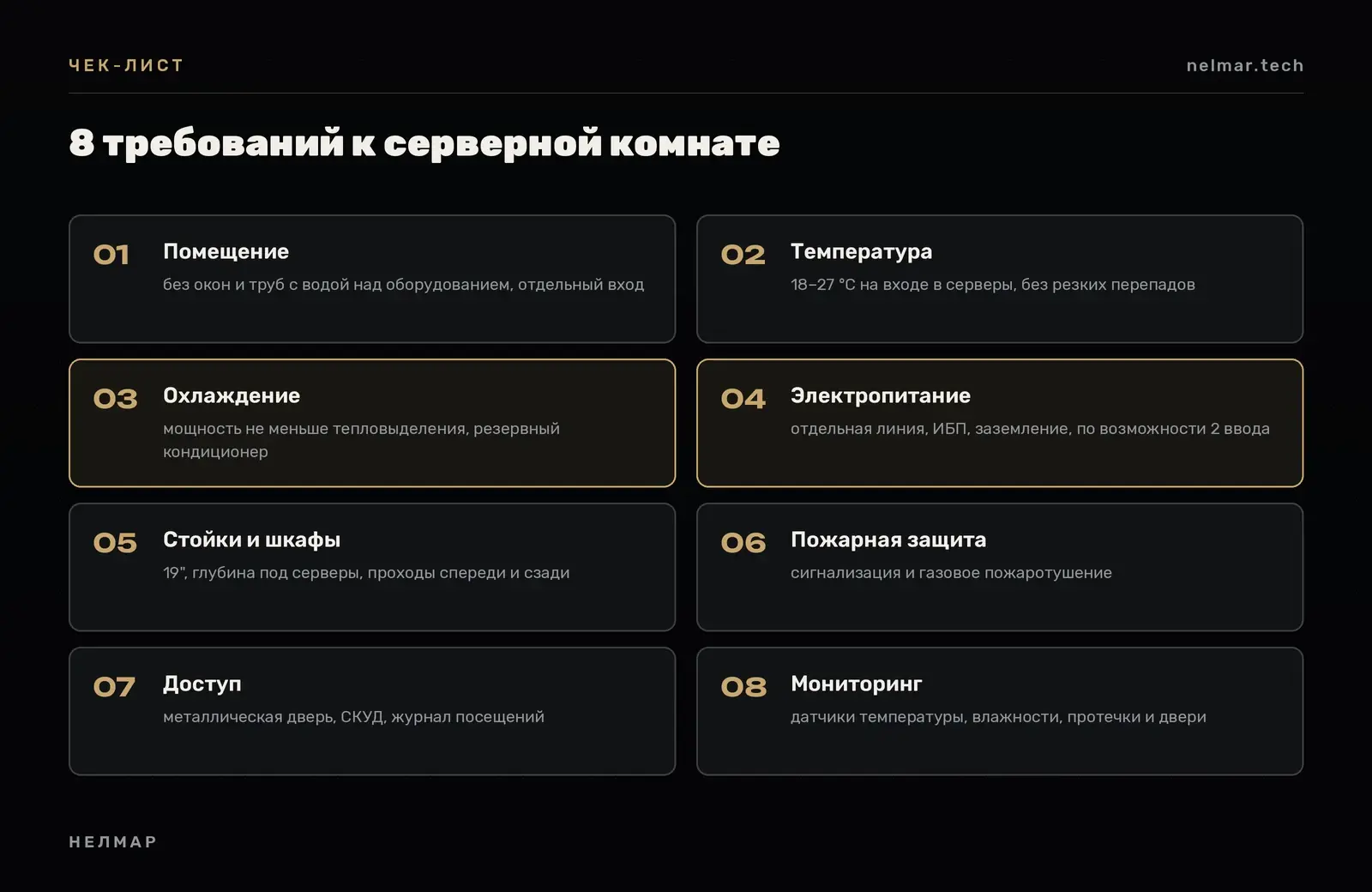

Требования к серверному помещению

Требования к пожарной безопасности, категории помещения и системам пожаротушения определяются действующими нормами и проектом. Для серверной в арендованном офисе согласуйте их с собственником здания и проектировщиком.

Охлаждение серверной: как рассчитать кондиционер

Почти вся электроэнергия, которую потребляет ИТ-оборудование, превращается в тепло. Поэтому холодопроизводительность кондиционеров должна быть не меньше мощности оборудования плюс тепло от освещения, людей и стен.

Пример: 3 сервера по 500 Вт, СХД на 400 Вт и коммутаторы на 200 Вт — это 2,1 кВт тепла. Нужен кондиционер холодопроизводительностью от 2,5 кВт с запасом, а лучше два — основной и резервный (схема N+1).

• Работа круглый год. Серверная требует охлаждения и зимой. Обычный сплит на морозе не сможет охлаждать, поэтому нужен кондиционер с зимним комплектом или прецизионный кондиционер.
• Автоперезапуск. После отключения питания кондиционер должен включиться сам, без пульта.
• Ротация. Два кондиционера работают по очереди: ресурс расходуется равномерно, а при отказе одного второй берёт нагрузку.

Электропитание и ИБП для серверной

ИБП (источник бесперебойного питания) защищает серверы от скачков напряжения и держит их при отключении сети. Его подбирают по двум параметрам:

• Мощность — суммарная мощность подключённого оборудования с запасом 20–30%.
• Время автономии — сколько минут ИБП должен держать нагрузку: либо до корректного выключения серверов, либо до запуска дизель-генератора.

Для серверных лучше подходят ИБП с двойным преобразованием (онлайн): они выдают стабильное напряжение независимо от качества сети. Серверы с двумя блоками питания подключают к двум разным линиям или ИБП — тогда отказ одного не остановит сервер.

Серверный шкаф или открытая стойка

• Стандарт 19 дюймов. Под него выпускают почти всё серверное и сетевое оборудование. Высоту считают в юнитах: 1U — 44,45 мм, типовой напольный шкаф — 42U.
• Глубина. Для серверов обычно нужен шкаф глубиной 1000 мм и больше. Перед покупкой сверьте глубину с паспортом самого длинного сервера плюс запас под кабели.
• Перфорированные двери. В серверной с холодным коридором нужны шкафы с перфорированными передней и задней дверями — иначе воздух не пройдёт через серверы.
• Открытая стойка дешевле и удобнее для монтажа, но не защищает от пыли и случайного доступа. Её ставят в отдельном запираемом помещении.
• Настенный шкаф подходит для небольшого офиса с коммутатором и одним-двумя компактными устройствами.

Перед шкафом и за ним оставляют свободный проход: оборудование нужно выдвигать на салазках и обслуживать с обеих сторон.

Серверная для небольшого офиса

Если у компании 1–2 сервера, отдельный машинный зал не нужен. Минимальный набор: небольшое запираемое помещение без окон, напольный шкаф с перфорированными дверями, ИБП, кондиционер с зимним комплектом и датчик температуры с уведомлением. Какой сервер выбрать под учётную систему, читайте в статье «Сервер для 1С».

Серверы для серверной комнаты от НЕЛМАР

Если данных много и они растут, рядом с серверами ставят систему хранения данных — о ней в статье «Система хранения данных для бизнеса».

Частые вопросы

Какие требования к серверной комнате?

Помещение без окон и труб с водой над оборудованием, температура 18–27 °C на входе в серверы, охлаждение с резервом, отдельная линия питания с ИБП и заземлением, пожарная сигнализация и газовое пожаротушение, контроль доступа и датчики.

Какая температура должна быть в серверной?

Рекомендуемый диапазон ASHRAE — 18–27 °C на входе в серверы. Важна и стабильность: резкие перепады температуры и конденсат вредят оборудованию.

Зачем кондиционеру в серверной зимний комплект?

Серверная нагревается круглый год. Обычный кондиционер не может охлаждать при морозе на улице, а зимний комплект позволяет ему работать в холодное время.

Какое пожаротушение нужно в серверной?

Газовое или другое безводное: вода уничтожит оборудование. Тип системы и требования к помещению определяются нормами пожарной безопасности и проектом.

Как рассчитать мощность кондиционера для серверной?

Сложите мощность всего ИТ-оборудования: почти вся она превращается в тепло. Холодопроизводительность кондиционера берут с запасом, а для надёжности ставят второй резервный.

Какой серверный шкаф выбрать?

Напольный 19-дюймовый шкаф высотой 42U и глубиной от 1000 мм с перфорированными дверями. Глубину сверяют с самым длинным сервером плюс запас под кабели.
