Лазерная камера видеонаблюдения: как выбрать фокусное расстояние для ночной охраны периметра

Служба безопасности завода выбирает камеру для дальнего угла территории. В каталоге — одна и та же модель с тремя объективами: 350, 500 и 750 мм. Кажется, что брать нужно самый длинный: «чем больше, тем дальше». Но длинный объектив на короткой дистанции превращает обзор в замочную скважину. Разбираемся, как выбрать фокусное расстояние под реальные задачи — и зачем такой камере лазер.

В статье — как работает лазерная камера видеонаблюдения, на что влияет фокусное расстояние объектива и как подобрать камеру для охраны территории предприятия. Пример — лазерная поворотная камера дальнего наблюдения AK-NH2 от НЕЛМАР.

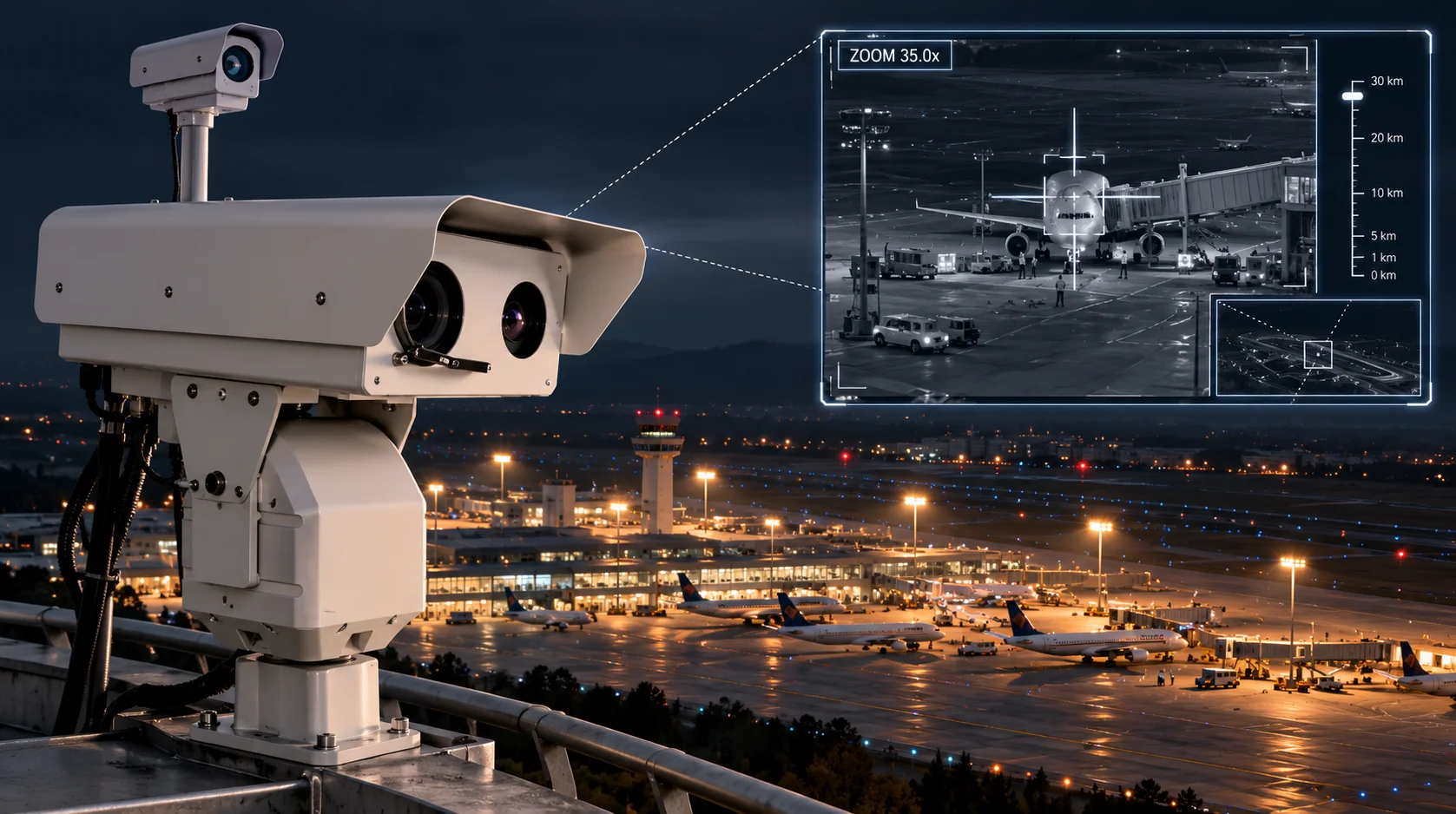

Что такое лазерная камера видеонаблюдения

Это поворотная PTZ-камера, у которой вместо светодиодной ИК-подсветки стоит полупроводниковый лазерный осветитель. Ночью он подсвечивает сцену в инфракрасном диапазоне, а камера показывает её в чёрно-белом режиме.

Главное отличие от обычной камеры — луч сужается вместе с зумом. Когда объектив приближает дальний участок, лазер концентрирует свет именно там, а не рассеивает его по всему обзору.

Как устроена AK-NH2

Камера

Матрица 1/1.8" Progressive Scan CMOS, Full HD 1920×1080, кодеки H.264/H.265. Минимальная освещённость — 0,001 лк в цвете, то есть в сумерках и при слабом освещении камера снимает цветную картинку без подсветки. Есть шумоподавление 2D/3D DNR, электронное и оптическое удаление тумана и автоматическая электронная стабилизация.

Лазер

Полупроводниковый лазер мощностью 20 Вт, диапазон 0,8–2,5 мкм, ресурс более 20 000 часов. Угол освещения — от 0,5° до 48°, луч автоматически синхронизируется с зумом. Ось лазера настраивается дистанционно — не нужно лезть на мачту, чтобы совместить луч с центром кадра.

Три объектива на выбор

AK-NH2 выпускается с фокусным расстоянием 350, 500 или 750 мм и оптическим зумом до 35×. Минимальная дистанция фокусировки — 1,8 м.

Фокусное расстояние камеры видеонаблюдения: на что оно влияет

Фокусное расстояние объектива определяет угол обзора. Чем оно больше, тем уже угол и тем крупнее дальние объекты в кадре. Чем меньше — тем шире обзор, но мельче детали.

Удобнее всего мерить не «кратностью», а шириной кадра на дистанции. Для матрицы 1/1.8" на максимальном фокусе получается так:

Это ширина кадра — сколько метров сцены по горизонтали видит камера на самом длинном фокусе. Чем она меньше, тем крупнее человек или машина на экране.

Как выбрать фокусное расстояние камеры видеонаблюдения

• 350 мм — когда основные дистанции до 1 км: территория завода, склад, парковка, подъездные пути. Больше обзора, проще искать цель.
• 500 мм — универсальный вариант для дистанций около 1–1,5 км: протяжённый забор, промзона, железнодорожная ветка.
• 750 мм — когда важно рассмотреть детали на 1,5–2 км и дальше: акватория порта, магистраль, граница территории.

Помните, что у всех трёх версий есть зум: короткий конец даёт широкий обзор, поэтому длинный объектив не лишает камеру общего плана. Разница — в том, насколько далеко она «дотягивается» на максимуме.

Как лазер подстраивается под зум

Угол лазера 0,5° на дистанции 1 км даёт пятно шириной около 9 м, на 2 км — около 17–18 м. Это близко к ширине кадра объектива 750 мм: на максимальном зуме свет попадает почти точно в кадр.

На коротком фокусе луч расширяется до 48° и освещает весь ближний обзор. Камера делает это автоматически — оператору не нужно вручную подстраивать подсветку.

Туман, снег и осадки

• Оптическое удаление тумана — переход в ближний ИК-диапазон, где дымка рассеивает меньше.
• Электронное удаление тумана — алгоритм повышает контраст.
• Шумоподавление 2D/3D DNR — убирает «зерно» ночью.
• Электронная стабилизация — картинка не дрожит на длинном фокусе.

Поворотная платформа и патрулирование

• Поворот 360° непрерывно, наклон от −50° до +30°;
• скорость поворота до 60°/с, наклона — до 30°/с;
• 128 предустановок и 4 маршрута патрулирования по 32 точки;
• высокоточное позиционирование и автофокус при переходе между точками.

Защита и подключение

• защита корпуса IP67;
• от −55 до +65 °C, влажность до 95%;
• работа при ветре до 150 км/ч, выдерживает до 210 км/ч;
• защита от молний до 4500 В;
• Ethernet 10/100 Мбит/с, протоколы AITHINK, PELCO-D, PELCO-P;
• питание DC 30 В, до 120 Вт, масса 33 кг.

Видеонаблюдение для предприятия: где нужна лазерная камера

Система видеонаблюдения для предприятия обычно строится из двух уровней. Стационарные камеры смотрят на входы, цеха и проходные. А поворотные камеры дальнего наблюдения закрывают территорию предприятия по периметру — забор, подъездные пути, открытые площадки, где ночью нет освещения.

Лазерная камера здесь может заменить часть прожекторов и камер с короткой ИК-подсветкой: одна точка на мачте обходит участок по маршруту и приближает место тревоги.

AK-NH2 или AK-PC5: в чём разница

Обе камеры — лазерные, с подсветкой 20 Вт и зумом 35×. Различия — в деталях:

Подробнее о лазерной подсветке и ночном видении — в статье «Поворотная камера с ночным видением: лазерная подсветка на 2 км». Если нужно обнаруживать людей по теплу в дыму и тумане, посмотрите «Двухспектральная камера: тепловизор и оптика в одной PTZ».

Что проверить перед покупкой лазерной камеры

Как не переплатить

• Не берите 750 мм, если дальняя точка объекта — 800 метров: 350 мм даст более широкий обзор и достаточно деталей.
• Одна лазерная камера на мачте часто дешевле, чем десятки камер с короткой ИК-подсветкой плюс прожекторы и кабели вдоль всего забора.
• Если ночью важно именно обнаружение, а не рассмотрение деталей, сравните лазерную камеру с тепловизионной — возможно, вам нужна связка из двух.

Где применяется лазерная камера дальнего наблюдения

• охрана периметра предприятий;
• государственные и стратегические объекты;
• пограничный контроль;
• автомагистрали и железные дороги;
• морские порты и аэропорты;
• нефтегазовая отрасль, энергетика и ТЭК.
