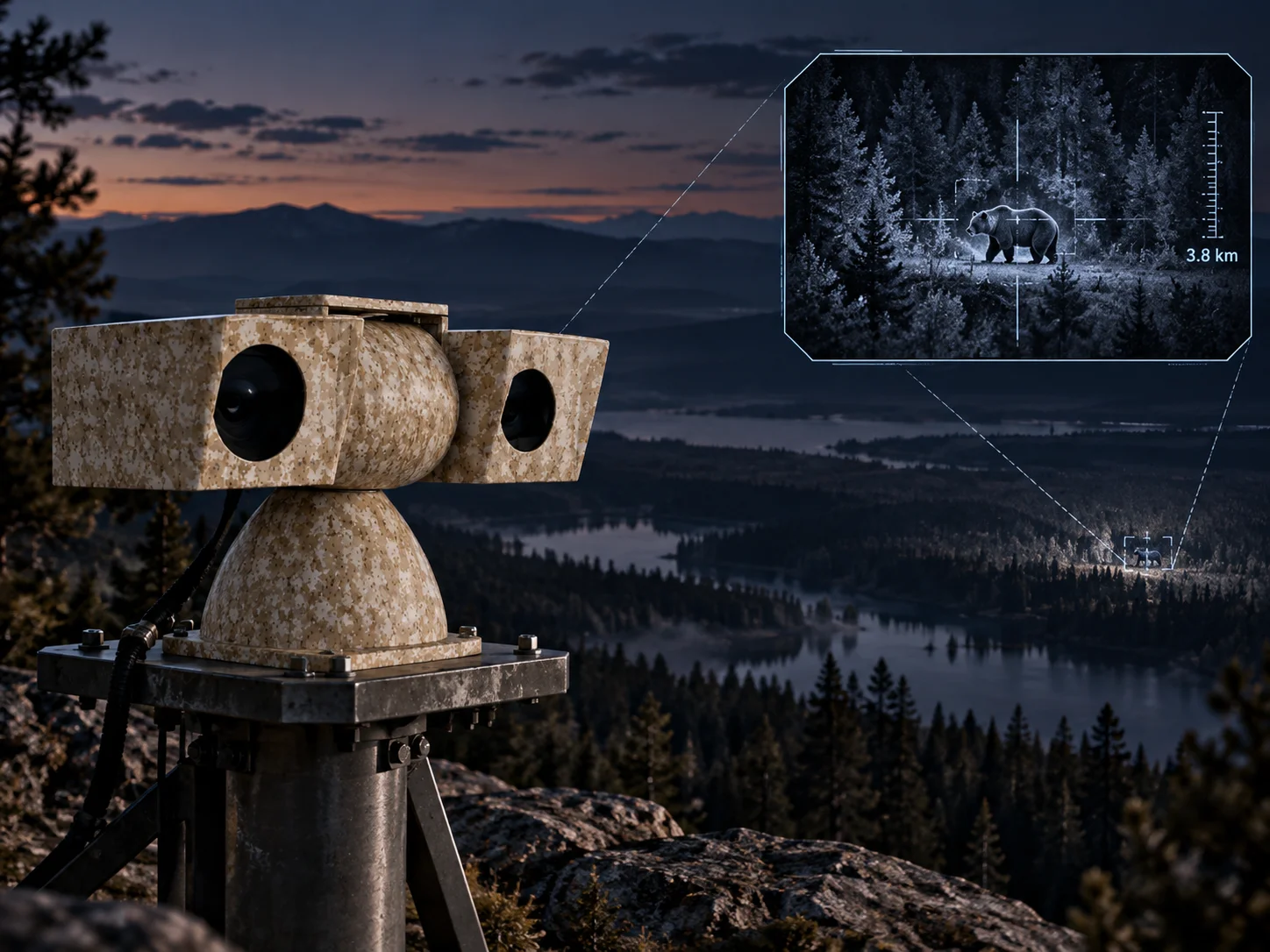

Поворотная камера с ночным видением: как лазерная подсветка даёт картинку на 2 км в полной темноте

Три часа ночи, промплощадка за городом. Обычная камера видеонаблюдения с ночным видением уверенно показывает забор и ворота, но дальше ста метров — чёрная стена. Именно там, в темноте за оградой, и начинается всё, что должна видеть охрана. Чтобы заглянуть за этот предел, камере нужен не просто «ночной режим», а свет, который бьёт на километры.

Разбираем, как работает поворотная камера с ночным видением и лазерной подсветкой, чем лазер отличается от обычной ИК-подсветки и на какое расстояние такая камера реально видит ночью. Пример — лазерная PTZ-камера дальнего наблюдения AK-PC5 от НЕЛМАР.

Почему обычная камера с ночным видением «слепнет» через 100 метров

Почти любая уличная камера видеонаблюдения с ночным видением работает одинаково: вокруг объектива стоят инфракрасные светодиоды. Ночью они подсвечивают сцену, а матрица переходит в чёрно-белый режим и видит этот невидимый для глаза свет.

Проблема в том, что светодиоды светят широким конусом. Свет рассеивается и быстро слабеет с расстоянием, поэтому типичная дальность такой подсветки — десятки или сотни метров. Для двора и парковки этого хватает. Для периметра длиной в километры — нет.

Лазерная подсветка или ИК-подсветка для камеры: в чём разница

Когда ищут ИК-подсветку для камеры видеонаблюдения, чаще всего имеют в виду светодиодный прожектор. Лазерная подсветка решает ту же задачу, но иначе.

Главное отличие — синхронизация с зумом. Когда камера приближает дальнюю цель, лазер сужает луч и собирает всю мощность 20 Вт в то пятно, которое сейчас в кадре. Когда камера отъезжает на широкий план, луч расширяется и освещает весь обзор.

Как работает лазерная камера AK-PC5

AK-PC5 — поворотная система видеонаблюдения дальнего действия, где камера и лазерный модуль собраны в одном корпусе и работают как одно целое.

Камера: матрица Exmor и зум 35×

Матрица 1/1.8" Exmor CMOS с разрешением Full HD и объектив с 35-кратным оптическим зумом и фокусным расстоянием до 750 мм. Камера сама подстраивает фокус, а шумоподавление 3D DNR убирает «зерно», которое неизбежно появляется ночью.

Лазер: 20 Вт и ресурс более 20 000 часов

Лазерный модуль мощностью 20 Вт работает в инфракрасном диапазоне 0,8–2,5 мкм. Ресурс — более 20 000 часов, то есть больше двух лет непрерывной работы. При использовании только в тёмное время суток — заметно дольше.

Совпадение луча и кадра

Посчитаем: на фокусе 750 мм и дистанции 2 км ширина кадра — около 19 м. Лазер с углом 0,5° на том же расстоянии даёт пятно примерно 17–18 м. Луч почти точно совпадает с кадром — поэтому свет не тратится на то, что камера не видит.

На какое расстояние видит камера ночью и днём

По данным производителя, AK-PC5 обеспечивает:

Ширину кадра мы посчитали для максимального фокуса 750 мм и матрицы 1/1.8". Реальная дальность зависит от размера цели, высоты установки, тумана и осадков.

Туман, осадки и сложная атмосфера

Ночью у камеры с подсветкой есть особый враг: свет отражается от капель тумана и дождя и засвечивает кадр. У AK-PC5 для этого:

• оптическое подавление тумана — переход в ближний ИК-диапазон, где дымка рассеивает меньше;
• электронное подавление тумана — алгоритм повышает контраст картинки;
• электронная стабилизация изображения — убирает дрожь на длинном фокусе;
• автокоррекция фокуса — резкость сохраняется при смене зума и температуры.

Поворотная платформа: обзор 360° без слепых зон

• Поворот 360° непрерывно, наклон от −60° до +60°.
• Скорость до 60°/с — быстрый разворот к точке тревоги.
• 128 предустановок и 8 маршрутов патрулирования по 10 точек — камера сама обходит территорию.
• Передача точных PTZ-координат — система знает, куда смотрит камера, и может навести на цель другие камеры.

Работа в суровых условиях

• корпус из усиленного алюминия, защита IP66/IP67;
• рабочая температура от −55 до +65 °C, влажность до 95%;
• работа при ветре до 150 км/ч, выдерживает до 210 км/ч;
• защита от молнии и перенапряжения до 4500 В;
• масса 28 кг, питание DC 30 В, максимальная мощность 110 Вт.

Подключение к системе видеонаблюдения

AK-PC5 подключается по Ethernet 10/100 Мбит/с, управление — по протоколам PELCO-D/P и AITHINK. Видео сжимается в H.264 или H.265. Это обычная IP-камера видеонаблюдения для уличного периметра, поэтому её легко встроить в существующую систему. Протоколы стоит заранее сверить с вашим интегратором.

AK-PC5, AK-HD или AK-DM680: какую камеру выбрать

В линейке НЕЛМАР три поворотные камеры дальнего наблюдения. Разница — в том, как они видят ночью и на какое расстояние.

Подробнее о камерах с тепловизором — в статьях «Поворотная камера с тепловизором и оптическим зумом» и «Камера дальнего наблюдения: цель за 13 км и пожар за 10 км».

Что проверить перед покупкой камеры с ночным видением для периметра

Как не переплатить

• Если ночью нужно видеть до 2 км и рассматривать детали, лазерная камера часто решает задачу без тепловизора.
• Не ставьте вдоль протяжённого забора десятки камер с ИК-подсветкой: одна поворотная камера на мачте с маршрутами патрулирования закроет большой участок.
• Если важно обнаруживать людей в дыму, тумане или на 3 км и дальше — сразу закладывайте камеру с тепловизором, чтобы не докупать её потом.
• Используйте передачу PTZ-координат: AK-PC5 может работать в паре с тепловизионной камерой и рассматривать то, что та обнаружила.

Где применяется лазерная камера дальнего наблюдения

• охрана периметра и пограничный контроль;
• промышленные предприятия и склады;
• морские порты и аэропорты;
• нефтегазовые объекты и трубопроводы;
• энергетическая инфраструктура и подстанции;
• транспортные узлы и объекты критической инфраструктуры.

Для патрулей и выездов, где камеру не поставишь на мачту, подойдёт переносной тепловизионный комплекс HTD750 с дальномером.
