Как работает тепловизор и для чего он нужен: охрана периметра, поиск людей, мониторинг пожаров

В три часа ночи охранник склада видит на мониторе только темноту и свет фонарей у ворот. Поисковик идёт по ночному лесу с фонарём, свет которого добивает на двадцать метров. Лесничий замечает дым, но не понимает, где именно очаг. Во всех трёх случаях исход решает одно: видит ли человек то, что скрыто темнотой, и может ли точно сказать, где это.

Именно для этого нужен тепловизор. Ниже объясняем простыми словами, как работает тепловизор, что он видит и чего не видит, а потом разбираем пять сфер, где тепловизионное наблюдение даёт наибольший эффект.

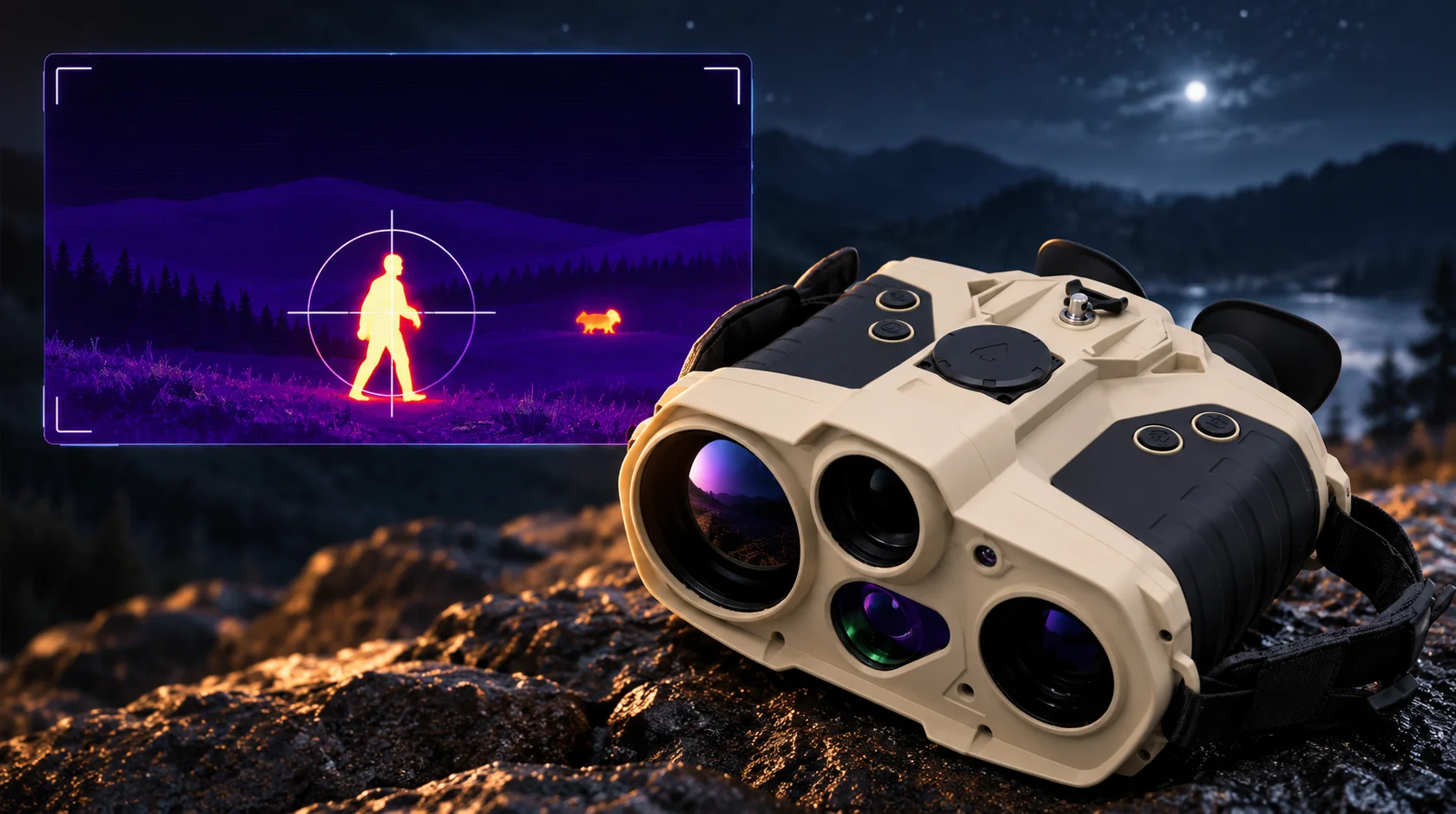

В качестве примера — тепловизионный комплекс HTD750 от НЕЛМАР.

Как работает тепловизор простыми словами

Любой предмет теплее абсолютного нуля излучает инфракрасные волны. Глаз их не видит, а тепловизор видит.

В нём стоит матрица из сотен тысяч крошечных датчиков (микроболометров): каждый чувствует, сколько тепла приходит от своего участка сцены. Электроника превращает эти данные в картинку, где тёплое — яркое, а холодное — тёмное.

Рабочий диапазон большинства профессиональных тепловизоров — 8–14 мкм. Именно в нём сильнее всего светится тело человека, двигатель машины и огонь. Тепловизору не нужен свет вообще: он работает ночью так же, как днём, и не выдаёт наблюдателя подсветкой.

Что видит тепловизор, а что нет

Именно из-за правой колонки профессиональные службы часто используют не один тепловизор, а тепловизионный комплекс.

Чем тепловизионный комплекс отличается от простого тепловизора

Тепловизор отвечает на вопрос «есть ли там что-то тёплое». Для службы охраны или спасателей этого мало: нужно понять, что это, как далеко и куда отправлять людей.

Поэтому тепловизионный прибор наблюдения профессионального уровня объединяет несколько каналов в одном корпусе. У HTD750 их пять:

1. Тепловизор 640×512 — обнаруживает цель по теплу.
2. Камера ночного видения (0,001 лк) — показывает детали в сумерках и безлунной ночью.
3. Дневная камера 4,6 Мп — помогает идентифицировать цель и зафиксировать событие.
4. Лазерный дальномер — измеряет расстояние до 6 км с точностью ±2 м.
5. Навигация GPS + BeiDou — переводит направление и дистанцию в координаты цели.

Как работает дальномер на тепловизоре

Дальномер отправляет короткий невидимый импульс и засекает время, за которое он вернётся от цели. Свет движется с известной скоростью, поэтому время сразу пересчитывается в метры.

У HTD750 длина волны — 1535 нм: луч невидим и относится к диапазону, который называют безопасным для глаз. Дальше навигационный модуль складывает свои координаты, направление и дистанцию — и оператор получает точку на карте.

Для чего нужен тепловизор: 5 сфер, где он решает задачу

1. Система охраны периметра объекта

Классические технические средства охраны периметра — датчики на заборе, ИК-барьеры, вибрационный кабель. Они сообщают о нарушении, когда человек уже у ограды.

Тепловизионный комплекс переносит обнаружение на километры вперёд: оператор видит нарушителя ещё на подходе и успевает отправить группу реагирования.

Где это особенно важно:

• промышленные площадки и склады с длинным периметром;
• карьеры и агрохолдинги с открытой территорией;
• объекты, где нельзя осветить всю территорию прожекторами.

Расчётная дальность обнаружения человека тепловым каналом HTD750 — около 3 км, распознавания — около 750 м. Для охраны периметра объекта это значит, что один комплекс на вышке перекрывает сектор, который обычным камерам охраны периметра пришлось бы покрывать десятком точек.

2. Пограничный контроль

На границе задача масштабнее: километры участка, береговая линия, нет освещения и проводной связи. Здесь тепловизионный комплекс работает как инструмент дальнего наблюдения.

Важны три вещи: круглосуточная работа без подсветки, точная дистанция до цели и координаты для отчёта. С координатами наряд выходит в конкретную точку, а событие можно привязать к карте. У HTD750 навигация работает с двумя системами — GPS и BeiDou, точность — до 5 м по горизонтали.

3. Мониторинг инфраструктуры

Трубопроводы, ЛЭП, подстанции, мосты и железнодорожные пути тянутся на десятки километров, и охранять их камерами с подсветкой почти невозможно. Тепловизионное наблюдение решает сразу две задачи:

• безопасность — заметить посторонних и технику рядом с объектом ночью;
• техническое состояние — увидеть аномальный нагрев узла, признак утечки или разогрева оборудования.

Координаты с комплекса помогают сразу направить ремонтную бригаду в нужный пролёт или километр трассы.

4. Тепловизор для поиска людей

Потерявшийся в лесу человек ночью почти невидим для фонаря, но хорошо виден в тепловизор: тело теплее листвы, земли и воды. Это главный инструмент поисково-спасательных отрядов на открытой местности, берегу и в горах.

Но заметить человека — полдела, нужно ещё довести до него группу. В темноте даже опытный спасатель ошибается в оценке дистанции на сотни метров. Комплекс с дальномером и GPS сразу выдаёт координаты найденного — группа идёт по навигатору, а не «в ту сторону».

5. Мониторинг и раннее обнаружение лесных пожаров

Система мониторинга лесных пожаров строится на трёх уровнях: спутники, авиация и наземные наблюдательные пункты. Спутник видит крупный пожар, но с задержкой. Раннее обнаружение лесных пожаров — задача наземных средств, и здесь тепловизор даёт самый заметный выигрыш.

Очаг горения — самая горячая точка в кадре, и тепловизор видит его сквозь дым, когда обычная камера показывает только серую пелену. Дальномер и GPS превращают наблюдение в дистанционный мониторинг лесных пожаров: лесничий передаёт не «дым за рекой», а точные координаты очага.

Пожарные едут по точке, а не на дым — и начинают тушить, пока возгорание ещё небольшое.

Видеонаблюдение с тепловизором или тепловизионный комплекс

Часто спрашивают: зачем комплекс, если есть камера видеонаблюдения с тепловизором? Это разные инструменты, и на большом объекте они часто работают вместе.

Практичная схема для охраны периметра: камеры и датчики на ближней линии, тепловизионный комплекс — на дальних подходах. Так нарушитель попадает в поле зрения задолго до забора.

Что учесть, чтобы тепловизор реально работал на задачу

Даже хороший прибор даст мало пользы, если поставить его без плана. Перед внедрением ответьте на четыре вопроса.

Если вы ещё выбираете модель, в нашей статье «Тепловизор с дальномером: как выбрать тепловизионный комплекс» есть чек-лист из шести пунктов.
