Турбореактивный двигатель: как устроен и как работает

Короткий ответ: турбореактивный двигатель засасывает воздух, сжимает его компрессором, сжигает в нём топливо и выбрасывает горячий газ через сопло с большой скоростью. Струя газа летит назад, а двигатель по третьему закону Ньютона толкает аппарат вперёд — это и есть тяга. Часть энергии газа забирает турбина: она сидит на одном валу с компрессором и вращает его, поэтому двигатель после запуска работает сам.

Ниже — из чего состоит турбореактивный двигатель, что происходит на каждом этапе, как он запускается, чем отличается от турбовентиляторного и турбовинтового и на какие параметры смотреть при выборе.

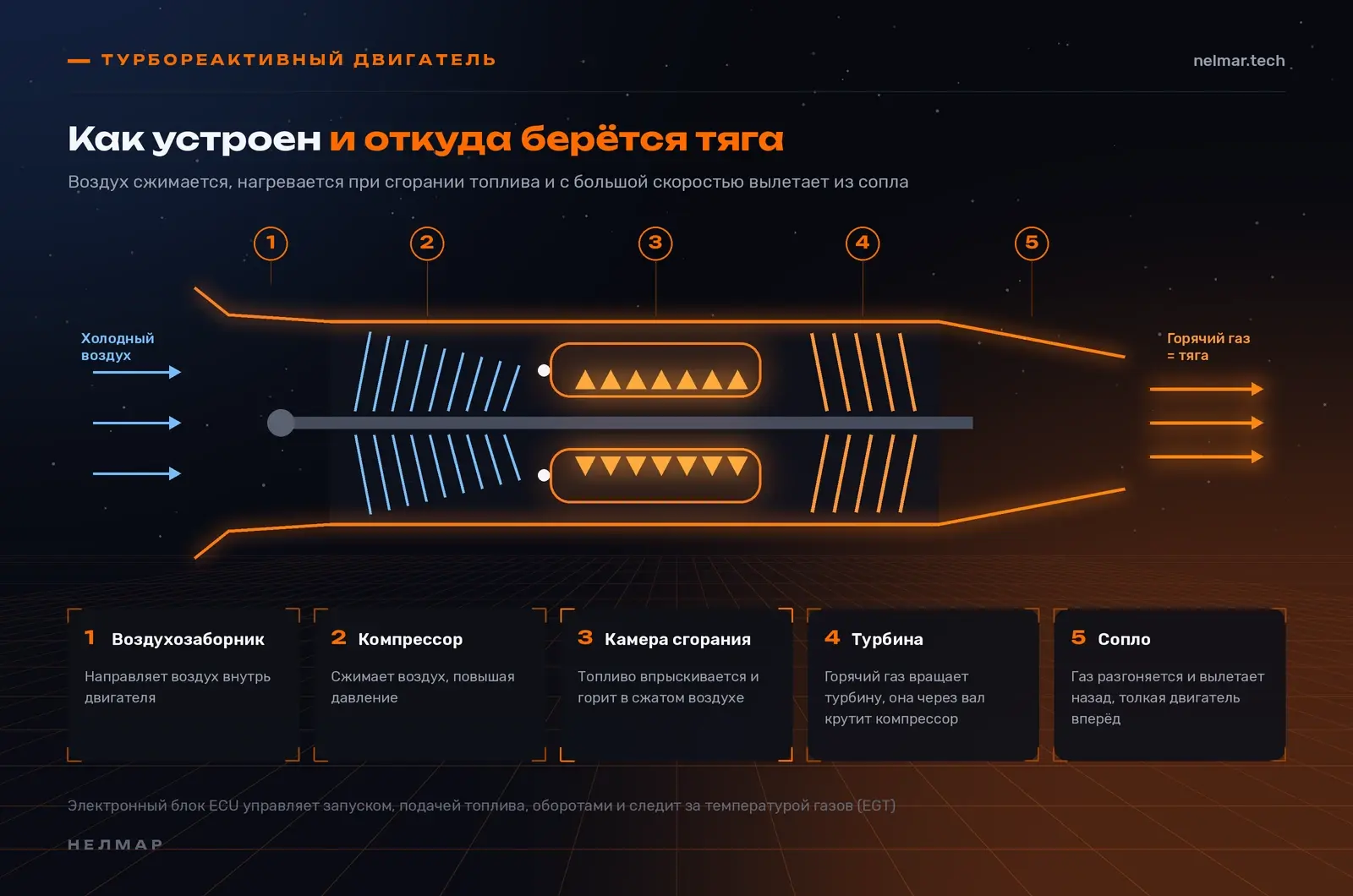

Устройство турбореактивного двигателя

Простейший турбореактивный двигатель — это труба, внутри которой на одном валу вращаются компрессор и турбина, а между ними находится камера сгорания. Основные части:

1. Воздухозаборник — плавно направляет поток воздуха в двигатель.
2. Компрессор — сжимает воздух и повышает его давление. В крупных двигателях компрессор осевой, из многих ступеней. В малых турбинах обычно ставят одноступенчатый центробежный: он компактнее и проще.
3. Камера сгорания — форсунки впрыскивают топливо в сжатый воздух, и смесь непрерывно горит. Температура и объём газа резко растут.
4. Турбина — горячий газ раскручивает её лопатки. Турбина через вал вращает компрессор.
5. Реактивное сопло — сужается к выходу и разгоняет газ. Скорость струи на выходе гораздо выше скорости воздуха на входе, разница и создаёт тягу.

Кроме «железа», у современного двигателя есть электронный блок управления (ECU). Он запускает двигатель, дозирует топливо, держит обороты и следит за температурой выходящих газов, чтобы не перегреть турбину.

Как работает турбореактивный двигатель: цикл по шагам

Двигатель работает непрерывно, а не тактами, как поршневой. Все процессы идут одновременно в разных частях:

• Сжатие. Компрессор затягивает воздух и повышает его давление.
• Нагрев. В камере сгорания топливо сгорает при почти постоянном давлении — газ становится горячим и расширяется.
• Расширение в турбине. Газ отдаёт часть энергии турбине. Этой энергии хватает, чтобы крутить компрессор.
• Расширение в сопле. Оставшаяся энергия превращается в скорость струи.

В термодинамике такой процесс называется циклом Брайтона. Тяга зависит от того, сколько воздуха проходит через двигатель за секунду и насколько сильно двигатель его разгоняет. Поэтому крупные двигатели с большим расходом воздуха дают больше тяги, хотя вращаются медленнее малых.

Как запускается турбореактивный двигатель

Сам двигатель стартовать не может: пока компрессор не вращается, воздух в камеру сгорания не поступает. Поэтому запуск идёт по шагам:

1. Стартер раскручивает ротор — вал с компрессором и турбиной.
2. Включается воспламенитель, и ECU начинает подавать топливо.
3. Смесь загорается, турбина подхватывает вращение.
4. ECU выводит двигатель на холостой ход и отключает стартер.

В малых турбинах весь цикл автоматический. Например, у SW300Pro и SW400Pro-K запуск идёт одной кнопкой и, по данным карточек, занимает не больше 30 секунд.

Чем турбореактивный двигатель отличается от других газотурбинных

Если сравнивать с поршневым двигателем, турбореактивный при той же тяге легче и проще по конструкции — в нём меньше движущихся деталей. Зато он расходует больше топлива и дороже в обслуживании. Для лёгких самолётов чаще выбирают поршневые моторы — о них в статье «Авиационные двигатели для лёгких самолётов».

Основные параметры турбореактивного двигателя

• Тяга. Указывается в килограммах-силы (кгс), ньютонах или деканьютонах. 1 даН = 10 Н, это примерно 1,02 кгс.
• Масса и тяговооружённость. Отношение тяги к массе двигателя: чем оно выше, тем легче аппарат при той же тяге.
• Обороты. У малых турбин — десятки тысяч оборотов в минуту, у SW300Pro до 100 000 об/мин.
• Расход топлива. Обычно указывают в граммах в минуту на максимальном режиме.
• EGT (Exhaust Gas Temperature) — температура выходящих газов. Её контролирует ECU: перегрев сокращает ресурс турбины.
• Топливо. Малые турбины работают на авиационном керосине (Jet A-1, ТС-1) с добавлением 3–5% масла — оно смазывает подшипники.
• Межсервисный интервал. Например, у SW300Pro и SW400Pro-K обслуживание — каждые 25 часов работы.

Турбореактивные двигатели в каталоге НЕЛМАР

Мы поставляем малые турбореактивные двигатели тягой от 30 кг до 150 даН — для авиамоделей, экспериментальных платформ, исследовательских проектов и испытательных стендов. Характеристики — с карточек товаров:

Как выбрать турбореактивный двигатель

1. Определите нужную тягу — от взлётной массы аппарата и требуемой динамики.
2. Проверьте массу и габариты — диаметр и длина должны помещаться в фюзеляж или на стенд.
3. Посчитайте расход топлива — от него зависит объём баков и время работы.
4. Уточните систему управления — тип ECU, интерфейс (например, CAN), питание.
5. Учтите условия работы — температура воздуха, высота, режимы.
6. Спросите про обслуживание — межсервисный интервал, запчасти, документацию.

Реальные характеристики зависят от высоты, температуры и давления воздуха, топлива и режима работы, поэтому точные параметры под проект мы уточняем при подборе.

Частые вопросы

Как работает турбореактивный двигатель простыми словами?

Компрессор сжимает воздух, в камере сгорания в нём сгорает топливо, горячий газ вращает турбину и с большой скоростью вылетает из сопла. Струя летит назад и толкает двигатель вперёд. Турбина через общий вал крутит компрессор, поэтому двигатель работает непрерывно.

Чем турбореактивный двигатель отличается от турбовентиляторного?

В турбореактивном весь воздух проходит через камеру сгорания, а тяга создаётся только реактивной струёй. В турбовентиляторном большой вентилятор гонит часть воздуха в обход камеры сгорания — такой двигатель экономичнее на дозвуковых скоростях, поэтому его ставят на пассажирские самолёты.

На каком топливе работает турбореактивный двигатель?

Обычно на авиационном керосине. Малые турбины работают на керосине Jet A-1 или ТС-1 с добавлением 3–5% масла, которое смазывает подшипники.

Что такое EGT?

EGT (Exhaust Gas Temperature) — температура выходящих газов за турбиной. Электронный блок управления следит за ней, чтобы не перегреть турбину и не сократить ресурс двигателя.

Как запускается турбореактивный двигатель?

Стартер раскручивает вал с компрессором и турбиной, срабатывает воспламенитель, блок управления подаёт топливо. После воспламенения турбина подхватывает вращение, и двигатель выходит на холостой ход. В малых турбинах запуск автоматический, одной кнопкой.

В чём измеряют тягу турбореактивного двигателя?

В килограммах-силы (кгс), ньютонах (Н) или деканьютонах (даН). 1 даН = 10 Н, это примерно 1,02 кгс.
